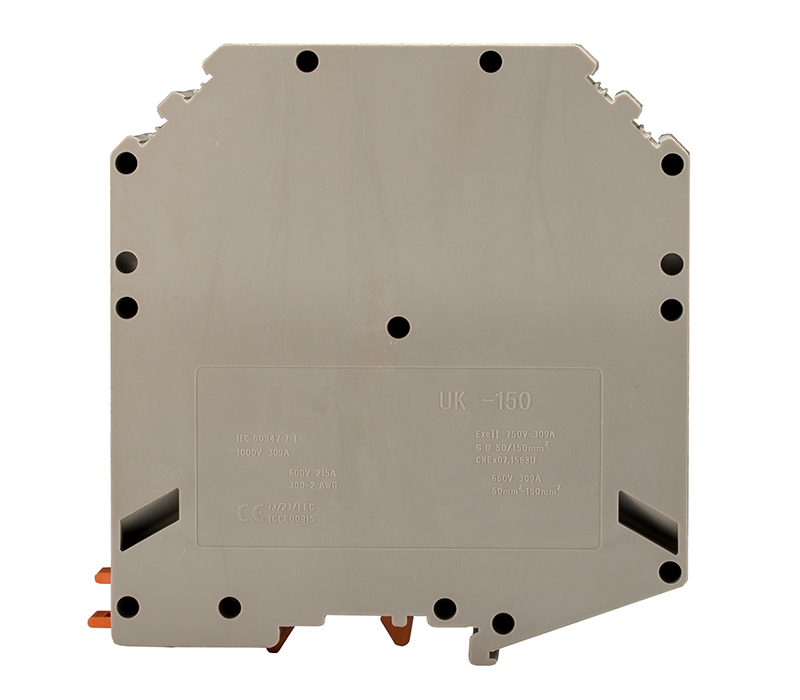

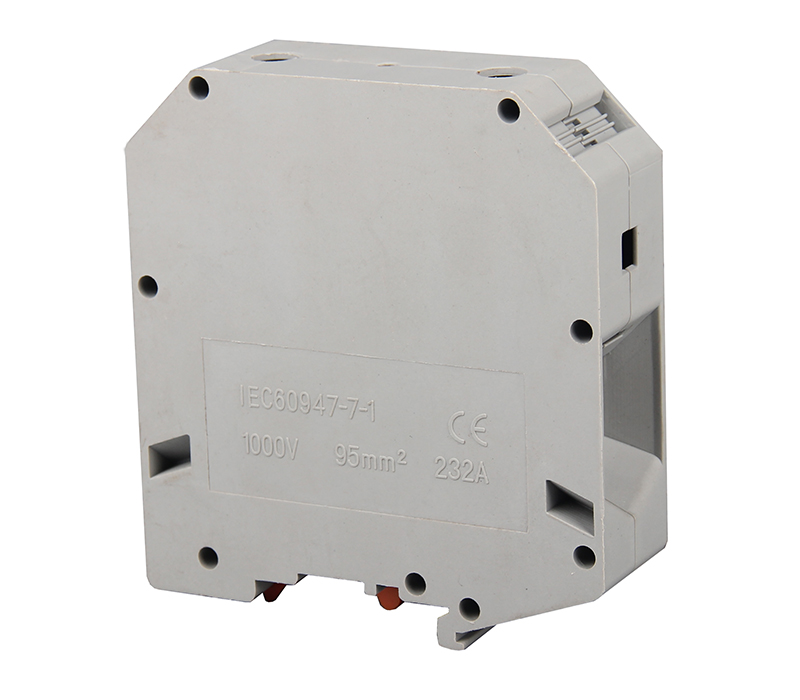

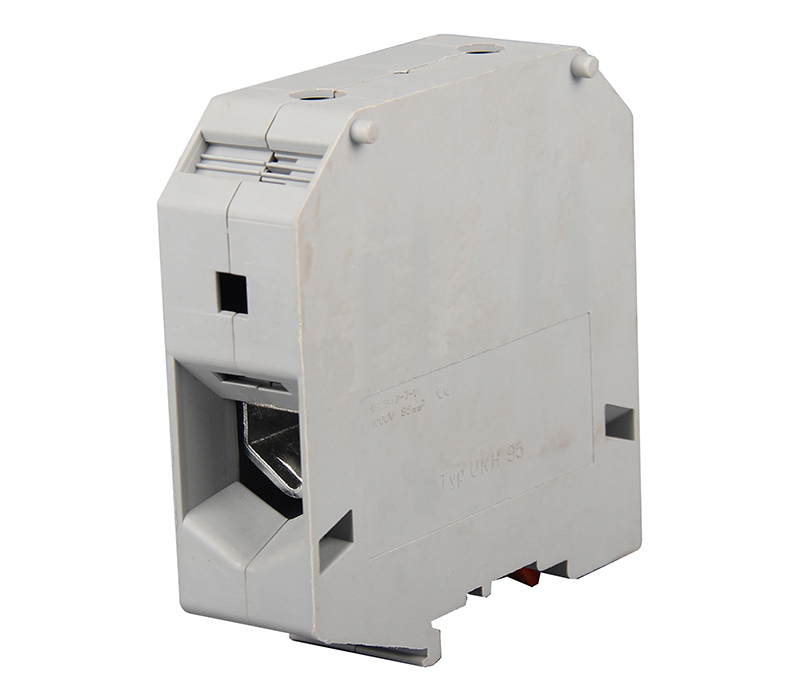

UKH150

  • 价格:15/只
  • 产品描述:乐清成曼电气专业生产UKH150大电流接线端子,产品适用于150平方毫米以下电缆使用,最大电流承受能力309A,耐压1000V。产品内部采用框式螺钉结构,通过螺钉的升降来完成线缆的压接,此款产品采用的M10内六角螺钉压迫力强,紧固性好,是大电流线缆二次连接的不二选择。
  • 点击QQ咨询

乐清成曼电气专业生产UKH150大电流接线端子,产品适用于150平方毫米以下电缆使用,最大电流承受能力309A,耐压1000V。产品内部采用框式螺钉结构,通过螺钉的升降来完成线缆的压接,此款产品采用的M10内六角螺钉压迫力强,紧固性好,是大电流线缆二次连接的不二选择。安装选择配电行业通用的C45系列导轨,能够有效的配合其它电子元件协同工作。

一.参数详情

产品国际标准:

IEC60947-1

GB14048

额定电压电流:

1000V(伏特)

232A(安培)

标准接线范围:

最小线径35mm

最大线径150mm

接触体材质:

黄铜H62(主体采用黄铜镀锌,螺钉采用铁镀锌)

绝缘体材质:

PA66工程塑料

阻燃等级:

94-V-0

产品标准尺寸:

厚度 25.2mm

宽度83mm

高度97.5mm

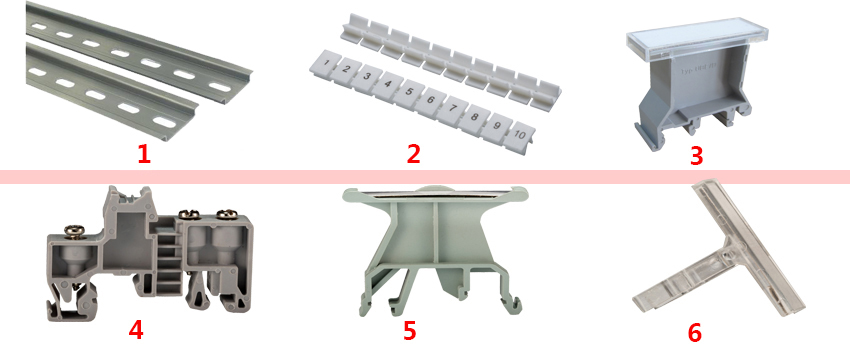

二.附件选择

成曼UKH150大电流接线端子附件通常与UK系列接线端子附件使用相同,不同点在于其产品体积大,固定的时候需要更加强大的压力,且由于接线大,需要使用六角扳手,所以卡脚的位置需要承受的压力也会随之增加,这就需要其它贴合力足够大才能承受安装时的外力。行业使用为E/AL-NS35固定件,但由于国内生产工艺的缺陷,无法生产此款产品,所以能够使用替代的固定件有金属固定件和普通的E/UK。另外在导轨使用方面推荐使用1.2以上厚度导轨,更厚的导轨能够拥有更好的贴合效果,稳定性也会随之提高。标记条使用ZB10,其它配件基本行业通用。

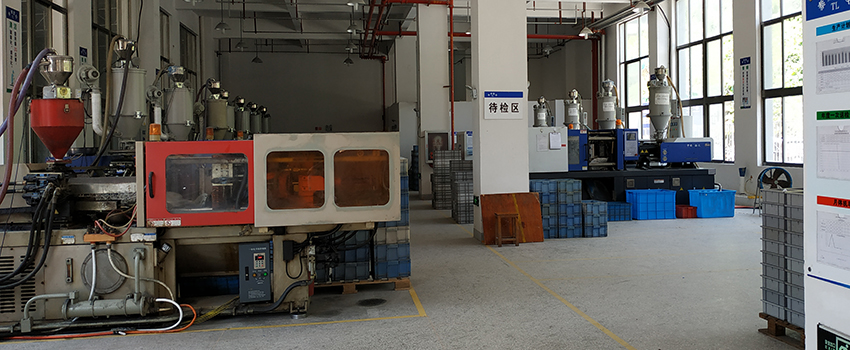

三.生产流程

UKH150大电流接线端子的生产流程与普通端子相同,都是通过冲床生产金属件,注塑生产绝缘体外壳,在经由组装和包装完成生产。成品入库保存的时候需要注意仓库的通风干燥,因为大电流系列端子的压线框和螺钉均为铁质部件,在潮湿环境下容易被氧化锈蚀。
